"Que sistema usar na cobertura metálica?" é a primeira decisão técnica do projeto estrutural. Os três caminhos mais comuns — perfil I/H, treliça plana e treliça espacial — têm faixas de aplicação diferentes.
Perfil I (ou H) — viga única
Uma única viga de perfil laminado ou soldado, geralmente com inércia variável (alma cheia).
Quando usar
- Vão livre até 18m
- Carga uniforme baixa-média
- Galpões simples sem cargas suspensas
- Obras com prazo apertado (montagem em 1 peça)
Vantagens
- Montagem rápida (1 viga = 1 peça)
- Detalhamento simples
- Fabricação em qualquer serralheria
Desvantagens
- Pesa mais que treliça para o mesmo vão
- Custo maior em vãos grandes
- Limitado em vão livre
Treliça plana — vigas em formato triangular
Estrutura formada por banzo superior, banzo inferior e diagonais, no plano vertical.
Quando usar
- Vão livre de 15 a 35m
- Coberturas industriais e logísticas
- Quadras esportivas pequenas
- Cargas uniformes médias
Vantagens
- Mais leve que perfil I para o mesmo vão (até 40% menos aço)
- Custo competitivo para vãos médios
- Permite passagem de instalações pelo interior
Desvantagens
- Mais peças = mais montagem
- Detalhamento de ligações mais complexo
- Manutenção mais trabalhosa (mais pontos de inspeção)

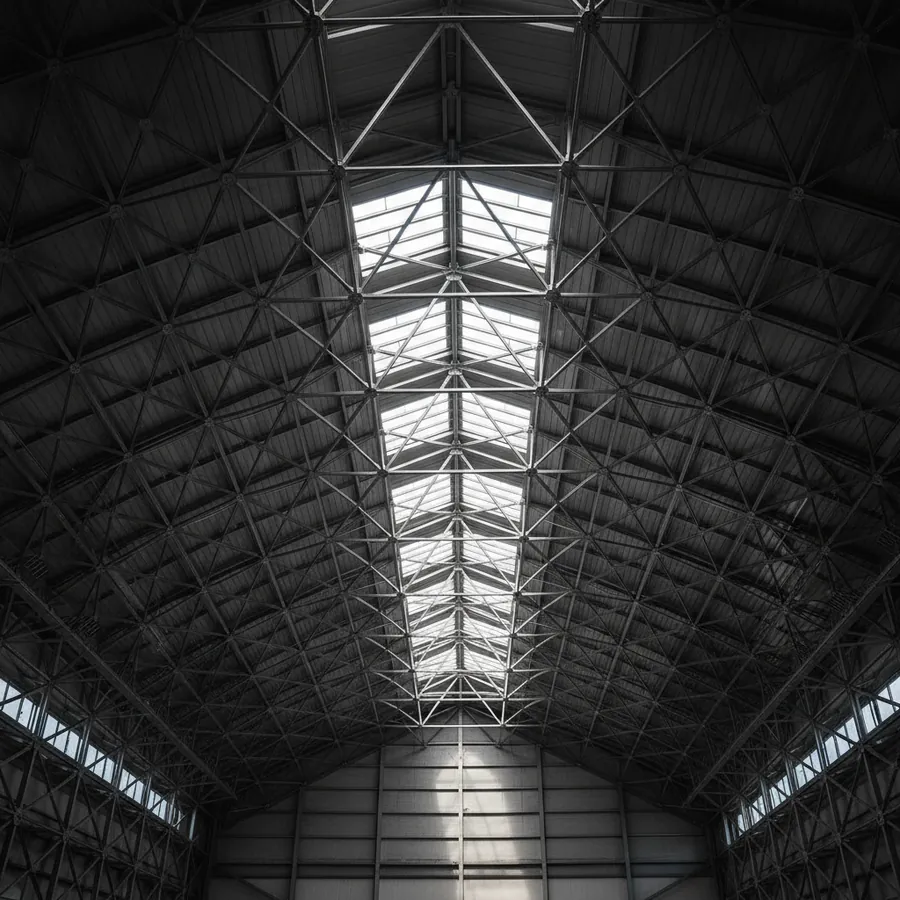

Treliça espacial — sistema tridimensional
Malha tridimensional de barras tubulares formando pirâmides invertidas. Trabalha em todas as direções simultaneamente.
Quando usar
- Vão livre acima de 35m
- Coberturas de grande área sem pilares intermediários
- Ginásios, hangares, pavilhões, shoppings
- Cargas de neve ou cargas pontuais elevadas
- Estética arquitetônica (visualmente impactante)
Vantagens
- Vão livre praticamente ilimitado (60m+ é comum)
- Distribui carga em todas as direções
- Visual leve e moderno
- Excelente comportamento sísmico
Desvantagens
- Custo de fabricação alto (nós e barras especiais)
- Exige fabricante especializado
- Cálculo complexo (modelo computacional 3D)
- Manutenção exige acesso a todos os nós
Comparativo de custo (cobertura 1.000m², vão único)
| Vão livre | Sistema mais econômico | Custo aprox. estrutura |
|---|---|---|
| Até 15m | Perfil I | R$ 280-380/m² |
| 15 a 25m | Treliça plana | R$ 320-450/m² |
| 25 a 40m | Treliça plana ou espacial | R$ 400-580/m² |
| Acima de 40m | Treliça espacial | R$ 550-850/m² |
Conclusão
A escolha certa depende menos do vão e mais do CONJUNTO: vão + cargas + arquitetura + orçamento + prazo. Bom projeto estrutural compara as três opções e apresenta a otimizada.
Perguntas frequentes
Até quantos metros de vão vale usar perfil I na cobertura metálica?
O perfil I (alma cheia) funciona bem em coberturas com vão livre de até 18 m e cargas uniformes baixas a médias. É o que indico para galpão simples com prazo apertado: cada viga sobe em uma peça só, o detalhamento é simples e qualquer serralheria fabrica. A limitação é o peso — para o mesmo vão, o perfil I consome mais aço que uma treliça.
Quando a treliça plana é a melhor opção para cobertura?
Uso treliça plana em vãos livres de 15 a 35 m — a faixa típica de cobertura industrial, galpão logístico e quadra esportiva pequena. Ela chega a usar até 40% menos aço que o perfil I no mesmo vão e ainda permite passar instalações pelo interior da estrutura. O preço dessa economia é montagem com mais peças e ligações de detalhamento mais complexo.
Para que tipo de obra a treliça espacial vale a pena?
A treliça espacial resolve vãos livres acima de 35 m — ginásios, hangares, pavilhões e shoppings que precisam de grande área sem pilar intermediário (vão de 60 m ou mais é comum nesse sistema). Distribui carga em todas as direções e tem visual leve. Em contrapartida, a fabricação é cara, exige fabricante especializado e o cálculo pede modelo computacional 3D.
Qual sistema de cobertura metálica sai mais barato?
Depende do vão livre. Em cobertura de vão único, o perfil I costuma ser o mais econômico até 15 m; de 15 a 25 m a treliça plana ganha; de 25 a 40 m a disputa fica entre plana e espacial; acima de 40 m a espacial domina. No comparativo que publico, o custo aproximado da estrutura vai de R$ 280-380/m² (perfil I) a R$ 550-850/m² (espacial em vãos grandes).
Quanto custa o projeto estrutural de uma cobertura metálica?
Cobro o projeto estrutural por m² de galpão: até 500 m², R$ 15-22/m²; de 500 a 2.000 m², R$ 22-32/m²; galpão grande ou com ponte rolante, R$ 30-45/m². A ART do CREA já vai inclusa na entrega. Detalho as faixas de valor em quanto custa projeto estrutural.
